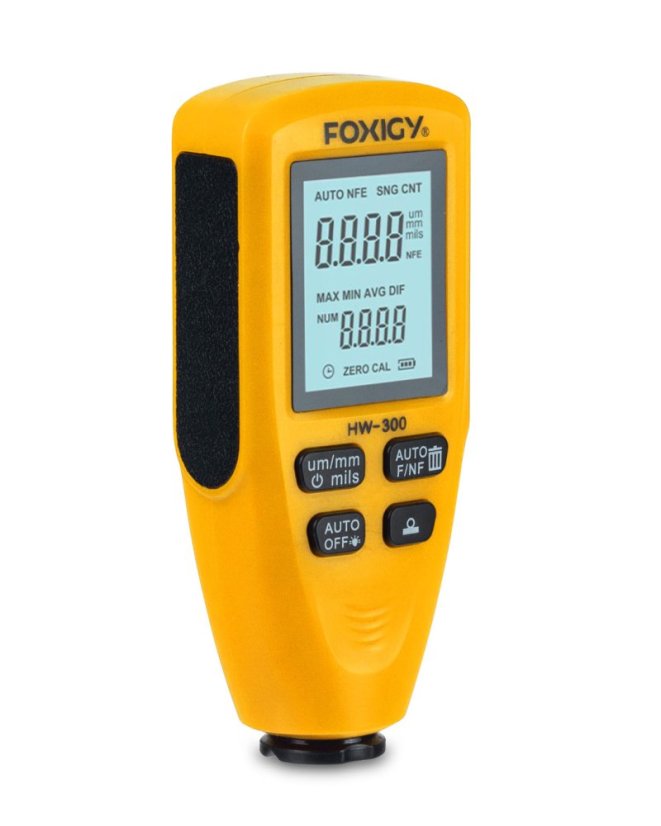

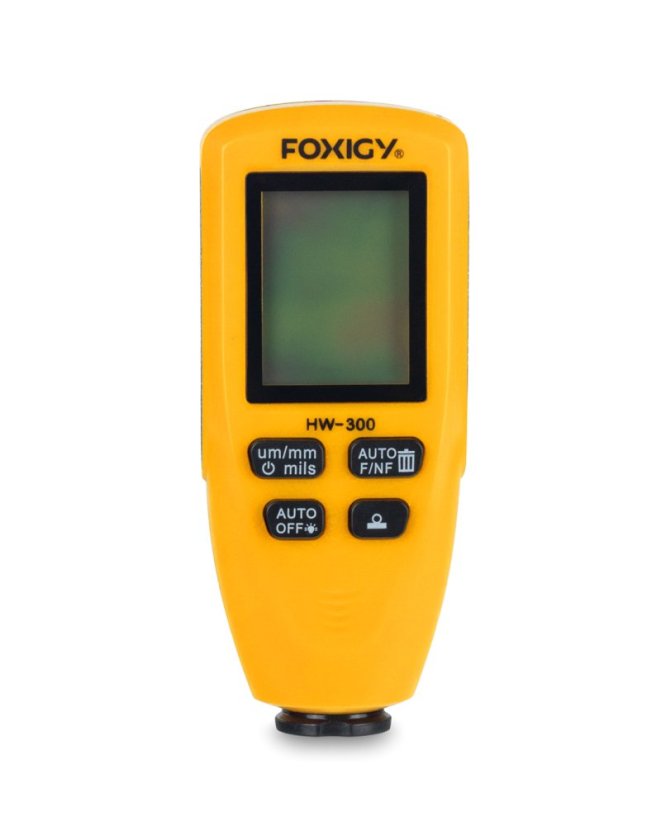

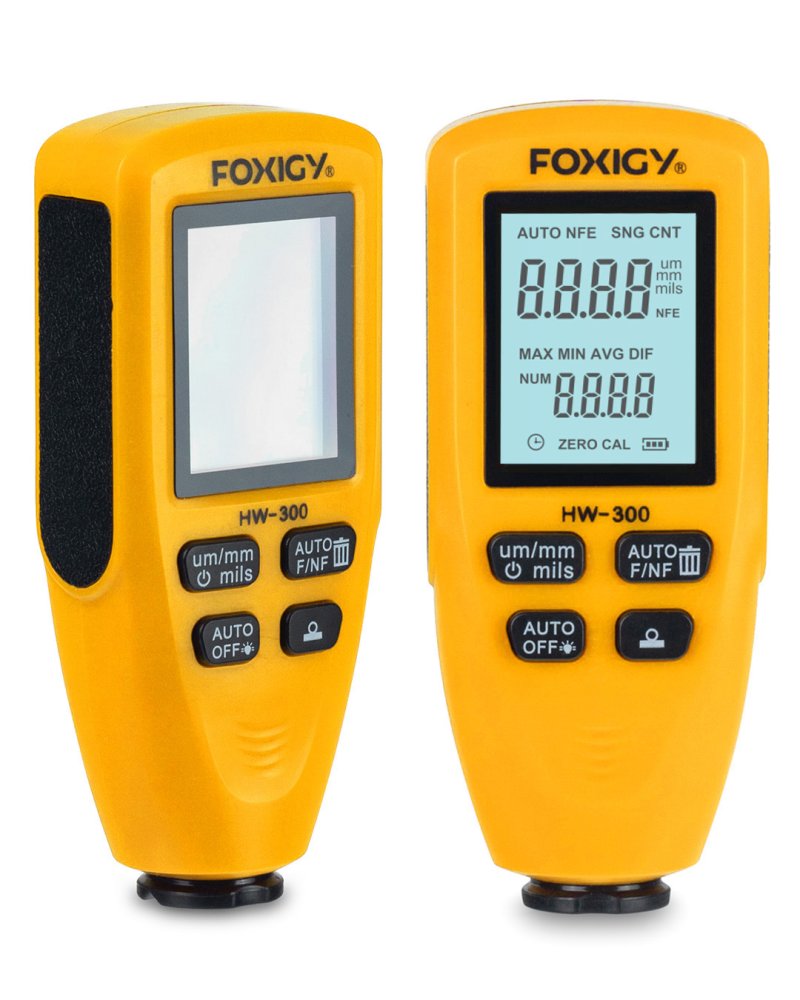

Mjerač laka HW 300
Proizvođač: FoxigyŠifra proizvoda: P-SK-18403 Dostava i plaćanje
Mjerač laka koristi se za mjerenje debljine sloja boje na različitim materijalima (željeznim i neželjeznim) s rasponom mjerenja od 0-2000 µm s LED zaslonom i tri mjerne funkcije. Tester boje idealan je alat za provjeru karoserije pri kupnji rabljenog automobila. više

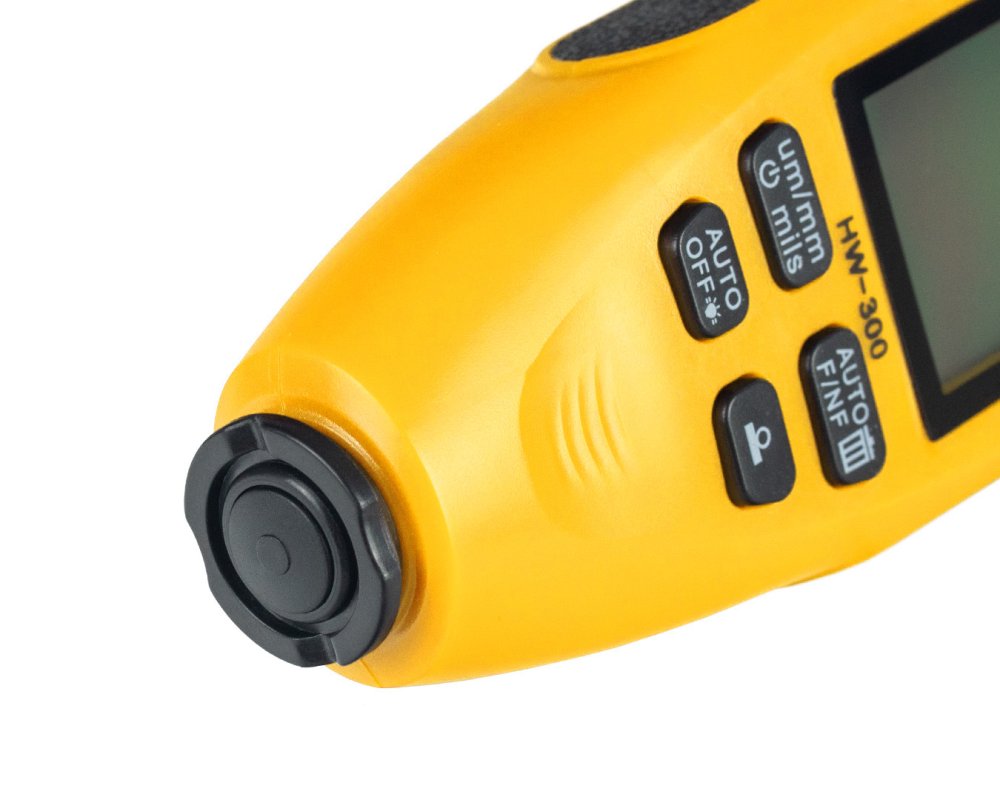

Ispitivač boje se koristi za mjerenje debljine sloja boje na različitim materijalima s rasponom mjerenja od 0-2000UM. Uređaj koristi preciznu integriranu sondu i koristi se principima elektromagnetske indukcije i efekta vrtložne struje za automatsko otkrivanje svojstava. Omogućuje mjerenje debljine boje na metalnim i drugim površinama uz trenutni prikaz rezultata na lako čitljivom zaslonu.
Mjerač debljine boje često se koristi u automobilskoj industriji. Uređaj za mjerenje slojeva boje opremljen je LED zaslonom visoke rezolucije.
Značajke:
- Kompaktan i lagan mjerač boje
- Visoka točnost mjerenja s odstupanjem od ± (3% + 1um)
- Digitalni zaslon s pozadinskim osvjetljenjem
- 3 načina korištenja
- Mjerenje u um (mikrometar), mm (milimetar) i mil (tisućiti dio inča/tisućiti dio boje)
- Automatsko gašenje
- Za mjerenje debljine FE/NFE premaza
- Ne oštećuje testiranu površinu

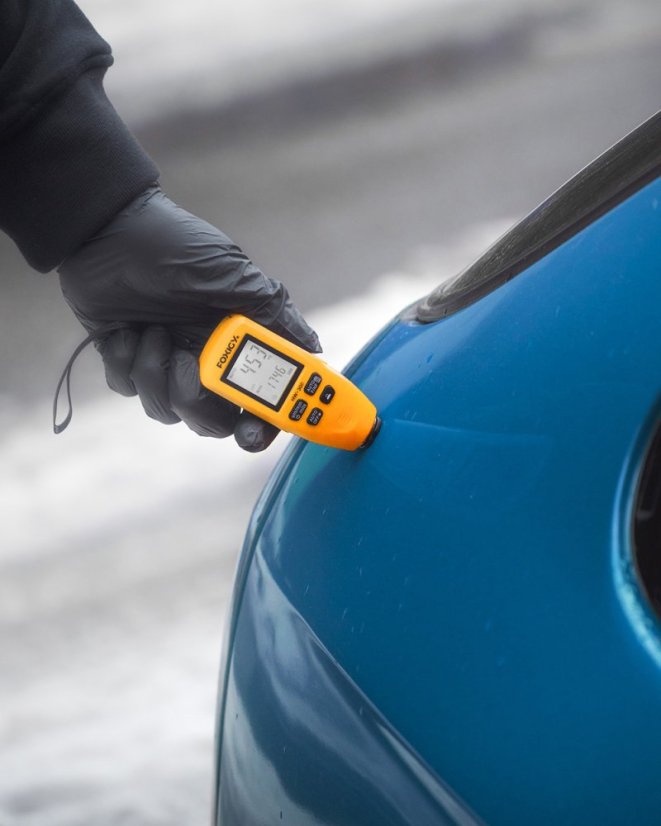

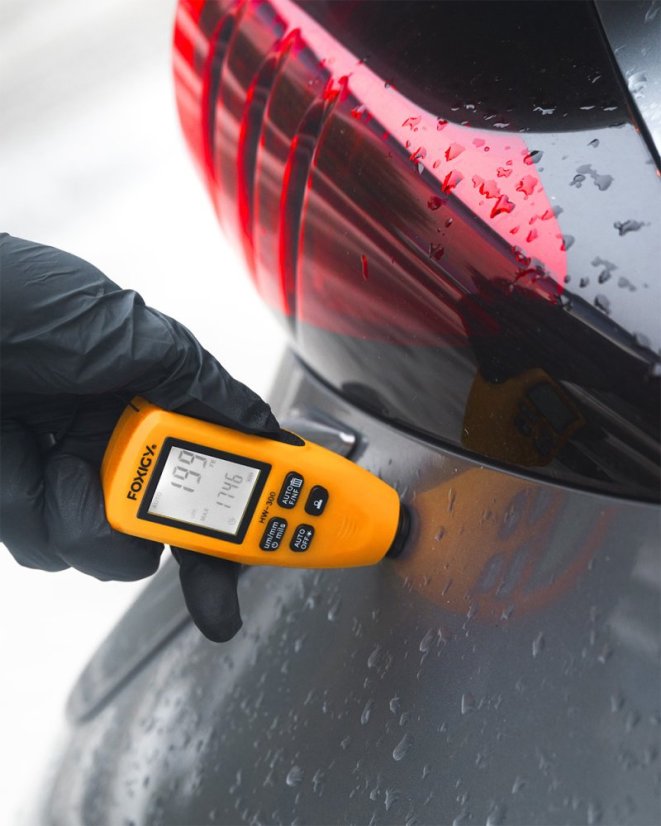

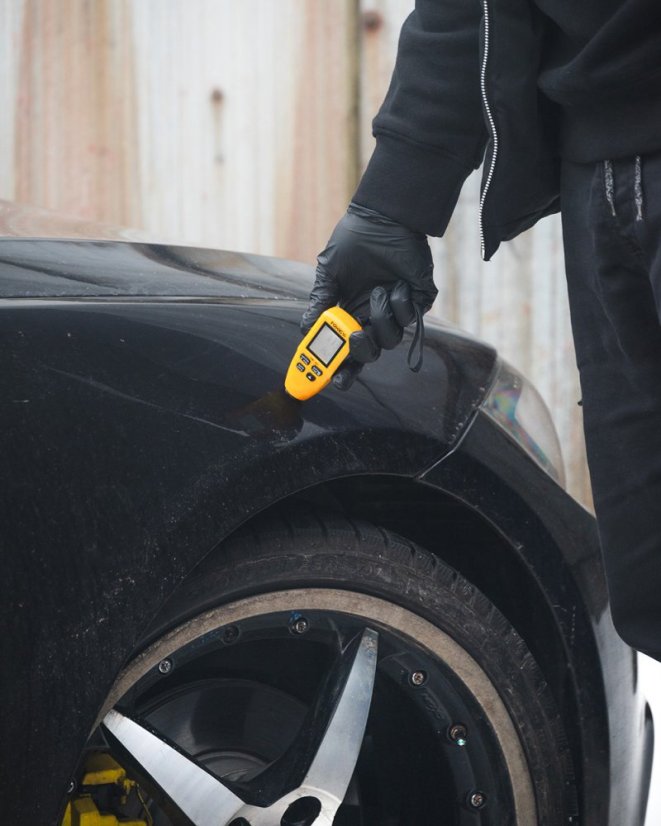

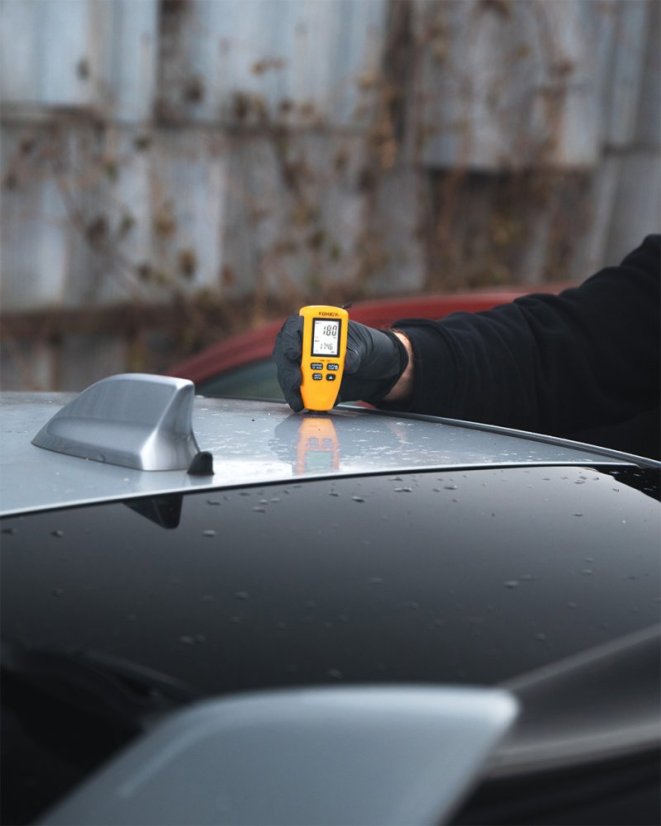

S mjeračem debljine laka na karoseriji možete se pri kupnji rabljenog automobila uvjeriti da vam prodavač ne laže. Dovoljno je pričvrstiti uređaj na nekoliko mjesta na tijelu i usporediti dobivene vrijednosti. Uočite li značajna odstupanja, možete biti više nego sigurni da je na danom dijelu automobila izvršena određena popravka. Debljina boje nije standardizirana, stoga izmjerite boju na nekoliko mjesta, povećana vrijednost znači deblji sloj boje.
DOSTUPNE OPCIJE MJERENJA
- DIF : Razlika u vrijednosti od prethodnog mjerenja.
- AVG: Prosječna vrijednost
- MAX: Maksimalna vrijednost
- MIN: Minimalna vrijednost
- NUM: Broj mjerenja
Savjet: Izmjerite vrijednosti na više mjesta na jednom dijelu, oštećenje može biti samo lokalno i npr. ožbukano ili obojano, ostatak dijela može biti normalan.
Uređaj za mjerenje slojeva boje HW 300, zahvaljujući svojoj memoriji, može obraditi podatke iz cijelog procesa mjerenja i vrednovati najnižu i najveću izmjerenu vrijednost i prosjek iz cijelog mjerenja, razliku izmjerenih vrijednosti, te broj procesa mjerenja.
3 načina mjerenja
- AUTO način rada - uređaj automatski mijenja sondu i način mjerenja
- Mod F - mjerenje u modu magnetske indukcije, pogodno za mjerenje feromagnetske podloge (željezo)
- Način N - mjerenje korištenjem vrtložnih struja, pogodno za mjerenje neferomagnetskih podloga (aluminij, bakar, staklo)
Uvijek mjerite debljinu boje na očišćenoj površini bez prljavštine. Čak i slabe baterije mogu iskriviti rezultate mjerenja, stoga provjerite njihovu funkcionalnost. Prije prvog mjerenja važno je izvršiti jednostavnu kalibraciju uređaja. Set za kalibraciju sastoji se od 6 plastičnih pločica i 1 aluminijske pločice koje su dio pakiranja. Cijeli postupak kalibracije možete pronaći u priloženom priručniku.
Postupak kalibracije
Kalibracija nule:
- Dok je uređaj uključen, pritisnite i držite donju desnu tipku.
- U donjem dijelu zaslona svijetli "ZERO CAL".
- Postavite uređaj na metalnu kalibracijsku ploču.
- Zaslon prikazuje vrijednost 00 - uređaj je kalibriran na nulu.
Kalibracija prema vrijednostima:
- Nakon kalibracije na nulu, isključite uređaj.
- Pritisnite i držite gornju desnu tipku (AUTO F/NF) + pritisnite tipku za napajanje.
- Zaslon će zasvijetliti s vrijednošću 00 i naredbom "CAL" u donjem dijelu zaslona.
- Postavite senzor na metalnu kalibracijsku ploču, nakon dvostrukog zvučnog signala podignite uređaj.
- Prikazat će se vrijednost od 0,05 - stavite plastičnu ploču s naljepnicom od 0,05 mm na kalibracijsku ploču.
- Izmjerite vrijednost ploče od 0,05 mm.
- Sljedeće potrebne vrijednosti za mjerenje postupno će se pojaviti na zaslonu.
- Pričvrstite pločicu s vrijednošću prikazanom na zaslonu na kalibracijsku pločicu.
- Učinite to sa svakom plastičnom pločom.
- Nakon mjerenja vrijednosti od 2,00 mm ispisuje se naredba "kraj".
- Uređaj se isključuje - kalibracija je završena.
tehnički parametri
Parametar | Način F | Način N |
Magnetska indukcija | Princip mjerenja | Učinak vrtložne struje |
Mjerni raspon | 0 - 2000um | - |
Točnost | ± (3% + 1um) | - |
Razlučivost | 0 - 99,9 um (0,1 um) | 100 - 999 um (1 um)>1000um (0,01 mm) |
Kalibracija nule | Da | - |
Jedinice | um, mm, mils | - |
Minimalni konveksni radijan | 5 mm | - |
Minimalni konkavni radijan | 25 mm | - |
Minimalni promjer mjerene površine | 20 mm | - |
Minimalna debljina boje | 0,2 mm | 0,05 mm |
Maksimalna brzina mjerenja | 2 očitanja u sekundi | - |
Napajanje | 2 1,5 V 7 baterija | - |
Radni uvjeti | Temperatura: 0-50°C, 20-90% rh (bez kondenzirane vlage) | - |
Uvjeti skladištenja | Temperatura: -10? 60°C 20? 90% RH (bez kondenzacije vlage) | - |
Sadržaj paketa:
- Mjerač boje HW300
- Set za kalibraciju
- upute
Parametri
LCD zaslon mjerača laka | Da |
---|---|

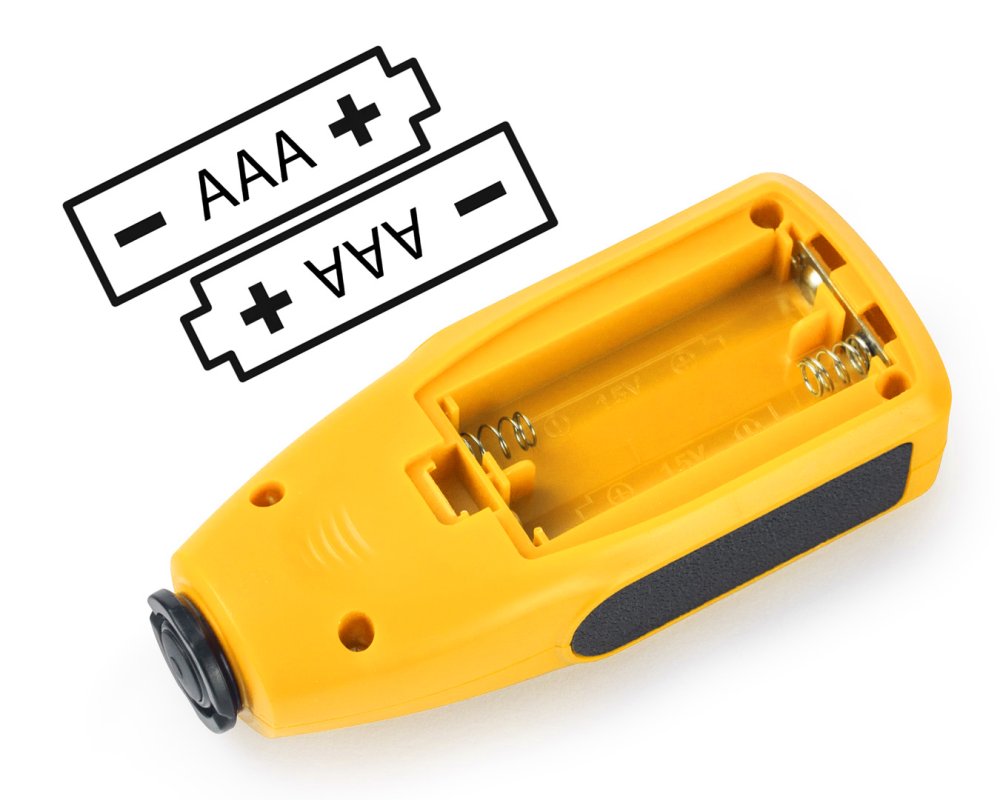

Napajanje mjerača laka | 2x AAA |
Odstupanje mjerenja | ± (3 % + 1um) |
Rezolucija mjerača laka | 1um |
Raspon mjerenja laka | 0-2000um |
